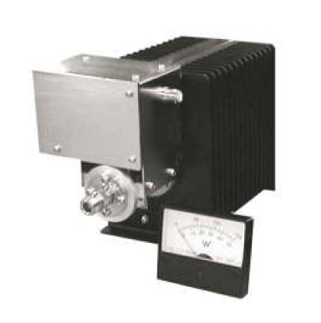

乾式ダミーロード(メータ付)

主な仕様

■温度計無し

形式測定電力耐電力重量冷却方式
DL①-020D-NJ-P1.5/0.5W4.5W/10秒間約1kg自然冷却
DL①-050D-NJ-P3/1W9W/10秒間約1kg
DL①-021D-NJ-P15/5W45W/10秒問約1.5kg
DL①-051D-NJ-P30/10W90W/10秒聞約2.5kg

■温度計有り

形式測定電力温度上昇※耐電力重量冷却方式
DL①-151DH-③-PT150/50W80℃以下450W/10秒間約3.5kg自然空冷
DL①-301D-③-PT300/100W100℃以下900W/10秒間約6kg
DL①-501D-③-PT500/150W100℃以下1.5kW/5秒間約10kg
DL①-501DF-③-PT1/0.3kW80℃以下3kW/1秒間約15kg強制空冷

■形式は次の方法により、ご希望の物をご指定下さい。
DL ①-②-③-P④
①無記入=メータ外付け、M=メータ内装
②上記の表に寄る。
③入力接線・NJ=NJ・20=WX-20DNF・39=WX-39DNF・77=WX-77DNF
④無記入=温度計無しT=温度計内蔵

■共通規格

測定確度各レンジ最大値の±5%以内
入力インピーダンス50Ω
周波数範囲FM又はTVのご指定のチャンネル
VSWRご指定のチャンネルにて1.07以下
使用温度範囲-5℃~+40℃
入力接栓ご指定による
塗装色ヒートシンク部分=黒色

※メータ外付けの時は、メータの形式とメータ接続用同軸コード(RG-58A-U 片端BNC-P付2本)長さをご指定下さい。
