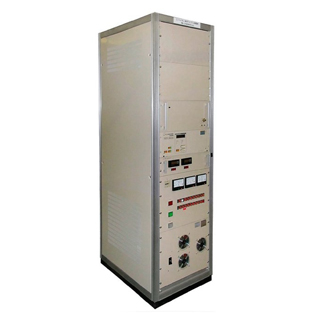

Cバンド大電力マイクロ波電源

産業用、研究室用に適した簡易型マイクロ波電源です。
クライストロン増幅方式を採用していますので、周波数・出力電力ともに安定しており、プラズマ加熱、プラズマCVD装置・ECR装置や粒子加速器等に容易に利用戴けます。

主な仕様

形式MPS-06-01MPS-06-04
周波数(GHz)6.356.2
マイクロ波出力( k W )1.33.0
出力フランジ
WG/フランジ
WRJ-6/CRP-159WRJ-6/CRP-159
入力電力+10dBm(CW)+10dBm(CW)
冷却方式強制空冷強制空冷
電源入力( 3 φ  A C 2 0 0 V )15kVA20kVA
外形寸法( m m )570×810×2500570×810×3000
標準装備出力側サーキュレータ・出力電力モニタ

オプションで下記のものを製作いたします
1. 周波数指定        : 6.0~6.4GHz
2. 変調           : パルス変調
3. 操作           : リモートコントロール盤
4. 出力伝送系コンポーネント : 直導波管・フレシキブル導波管・Eベンド・Hベンド
                ツイスト・アークセンサ・DCカット・方向性結合器
                自動/手動マッチングシステム・真空ウインド・等
