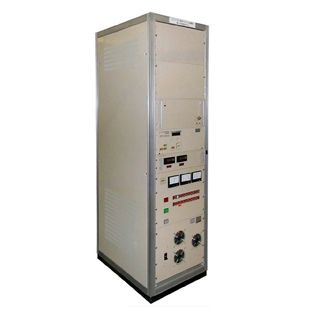

Xバンド大電力マイクロ波電源

産業用、研究室用に適した簡易型マイクロ波電源です。
クライストロン増幅方式を採用していますので、周波数・出力電力ともに安定しており、プラズマ加熱、プラズマCVD装置・ECR装置や粒子加速器等に容易に利用戴けます。

主な仕様

形式MPS-10-01MPS-10-02
周波数(GHz)9.7510.0
マイクロ波出力(kW)5.02.5
出力フランジ WG/フランジWRJ-10/BRJ-10WRJ-10/BRJ-10
入力電力+10dBm(CW)+10dBm(CW)
冷却方式強制空冷及び水冷強制空冷及び水冷
電源入力 ( 3 φ  A C 2 0 0 V )20kVA22kVA
外形寸法(mm)570×810×2250570×810×2500
標準装備出力側サーキュレータ・出力電力モニタ

オプションで下記のものを製作いたします
1. 周波数指定        : 9.5~10.5GHz
2. 変調           : パルス変調
3. 操作           : リモートコントロール盤
4. 出力伝送系コンポーネント : 直導波管・フレシキブル導波管・Eベンド・Hベンド
                ツイスト・アークセンサ・DCカット・方向性結合器
                自動/手動マッチングシステム・真空ウインド・等
