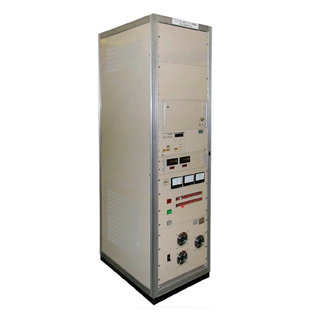

s Kuバンド大電力マイクロ波電源

産業用、研究室用に適した簡易型マイクロ波電源です。
クライストロン増幅方式を採用していますので、周波数・出力電力ともに安定しており、プラズマ加熱、プラズマCVD装置・ECR装置や粒子加速器等に容易に利用戴けます。



主な仕様

形式MPS-14-02MPS-18-01
周波数(G H z)14.2518.0
マイクロ波出力
(k W )
1.81.5
出力フランジ
WG/フランジ
WRJ-120/FUBR-120WRJ-140/FUBR-140
入力電力+10dBm (CW)+10dBm(CW)
冷却方式強制空冷強制空冷

電源入力 (3 φ A C 2 0 0 V )
20kVA15kVA
外形寸法(mm)700×1000×2200700×1000×2525
標準装備出力側サーキュレータ・出力電力モニタ

オプションで下記のものを製作いたします
1. 周波数指定        : 14~14.5GHz または17.3~18.1GHz
2. 変調           : パルス変調
3. 操作           : リモートコントロール盤
4. 出力伝送系コンポーネント : 直導波管・フレシキブル導波管・Eベンド・Hベンド
                ツイスト・アークセンサ・DCカット・方向性結合器
                自動/手動マッチングシステム・真空ウインド・等
