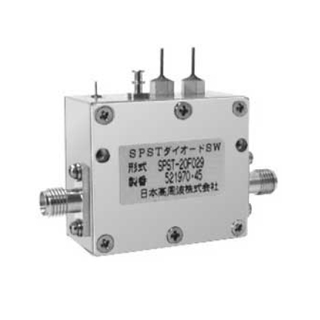

PINダイオードスイッチ

本器は、3GHz帯のSPST型のピンダイオードスイッチで、TTL信号によリマイクロ波のON/OFF制御が行えます。2W CWの通電切替が可能です。
パルスモジュレーション用に適しています。

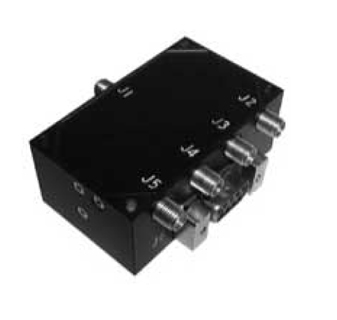

ダイオードスイッチSP4T

本器は、6GHz帯のSP4T型ピンダイオードスイッチです。無反射型ですので非接続ポートは50終端されます。
1W CWのマイクロ波を通すことが出来ます。またポート毎の挿入位相差を小さく抑えています。

主な仕様

スイッチ構成SP4T無反射型ダイオードスイッチSPSTピンダイオードスイッチ
周波数帯域6GHz帯2.7GHz~3.1GHz
挿入損失1.8dB以下1dB以下
アイソレーション30dB以上(各ポート間)40dB以上
VSWR1.8以下1.2以下
スイッチングスピード3μsec以下100nsec以下
耐電力1W CW (負荷VSWR 2.0以下)2W CW
ポート間位相偏差±10゜以内-
RF接栓SAM-JSMA-J
電源及び制御コネクタDsub 9 ピンフィードスルー
制御信号TTL信号TTL信号
電源電圧+5V/-15V DC+15V 30mA/-15V 10mA
備考※SP2Tタイプも製作いたします。※他の周波数帯も製作可能です。
