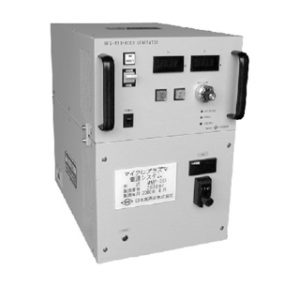

UHF帯高周波電源
本装置は、オールソリッドステート化されたマイクロ波電源で、 2450MHｚでも高安定の出力が確保できます。 ご要望により出力はCW及びパルス変調が出来ます。
主な仕様
| 形式 | HFS-500-005 | HFS-500-010 | HFS-500-020 | HFS-500-030 | MKN-021-1 | |
|---|---|---|---|---|---|---|
| 発振周波数 | 500MHz±0.05% | 2450±1MHｚ | ||||
| 最大定格出力 | 500W | 1kW | 2kW | 3kW | 150W | |
| 出力ｲﾝﾋﾟｰﾀﾞﾝｽ | 50Ω | |||||
| 出力ｺﾈｸﾀ／ｹｰﾌﾞﾙ | 同軸管・WX-20D | 同軸管・WX-39D | N型・RG-14A／U | |||
| 出力電力安定度 | (電源電圧変動が10%の時、最大出力の)±1%以内（但し周囲温度25℃、ダミーロード使用時） | |||||
| 耐反射電力 | 50W | 100W | 200W | 300W | 150W | |
| 高調波歪 | -40dB以下（最大出力時） | |||||
| 出力リップル | 1%以下（最大出力時） | |||||
| 所要電力 AC200V,50／60Hz | 1Φ、1.7kVA | 3Φ、3kVA | 3Φ、6kVA | 3Φ、9kVA | 3Φ、1kVA | |
| 冷却方式 | 水冷 | 強制空冷 | ||||
| 所要冷却水量 | 3L／min以上 | 4L／min以上 | 7L／min以上 | 10L／min以上 | － | |
| 冷却水温度／圧力／水質 | 10～30℃、0.5MPa以下、3～5ｋΩ-ｃｍ | － | ||||
| 周囲環境温度／湿度 | 10～30℃、30～80% 但し露結のないこと | |||||
| 電源保護機能 | サーキットプロテクタ、過電圧・過電流リミッタ、反射リミッタ（MKN-021-1は無し） | |||||
| 操作方式（操作部別ﾊﾟﾈﾙ） | ローカル及びリモート操作 | 操作部一体型 | ||||
| 電源本体寸法 （mm） | 幅 | 480 | ||||
| 奥行 | 550 | 550 | 550 | 650 | 450 | |
| 高さ | 200 | 300 | 400 | 700 | 150 | |
| 電源本体質量（kg） | 約25 | 約45 | 約85 | 約130 | 約20 | |
