大電力サーキュレータ・ダミーロード

特徴

  • 低挿入損失、高アイソレーションで反射大電力に十分耐える構造
  • Y形方式で外部磁場は永久磁石を使用し小型でメンテナンスフリー

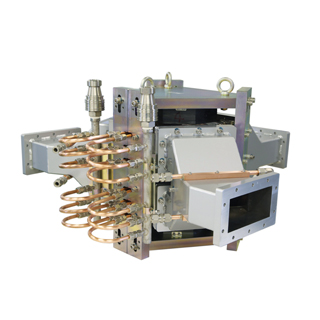

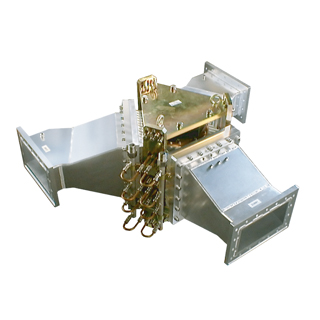

大電力サーキュレータ

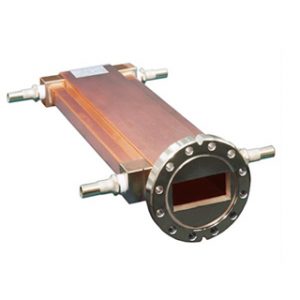

大電力ダミーロード

その他 導波管・同軸管立体回路

主な仕様

■導波管サーキュレータ

周波数電 力アイソレーションIns.LossVSWR導波管管 内
324±1MHz1.2MWpeak,1ms,200Hz>20dB<0.15dB<1.15WR-2300大 気
324±1MHz3MWpeak,700μs,50Hz>25dB<0.15dB<1.15WR-2300大 気
432±1.5MHz2MWpeak,650μs,50Hz>20dB<0.3dB<1.15WR-1800大 気
508±1.5MHz150kWCW>25dB<0.2dB<1.15WR-1500大 気
508±0.5MHz250kWCW>20dB<0.4dB<1.4WR-1500大 気
600±3MHz35kWCW>25dB<0.3dB<1.2WR-1500大 気
972±2MHz3MWpeak,800μs,50Hz>25dB<0.2dB<1.15WR-975大 気
1300±5MHz500kWpeak,1.5μs,5Hz>20dB<0.3dB<1.2WR-650大 気
1300±5MHz150kWCW>20dB<0.3dB<1.2WR-650大 気
2856±5MHz7MWpeak,7kWAve>23dB<0.3dB<1.15WR-284SF 6

■同軸管サーキュレータ

周波数電 力アイソレーションIns.LossVSWR同軸管本体内部
90±0.5MHz10kWCW>20dB<0.5dB<1.2WX-77D大気
118±0.5MHz10kWCW>20dB<0.4dB<1.4WX-77D絶縁油充填
118±0.5MHz30kWCW>20dB<0.3dB<1.2WX-120D絶縁油充填
171±1MHz30kWCW>20dB<0.3dB<1.2WX-120DSF6充填
200±0.5MHz200kWCW *500ms>15dB<0.8dB<1.4WX-120D大気
202.5±1MHz50kWpeak,500μs,50Hz>20dB<0.25dB<1.2WX-120D大気
476±4MHz80kWpeak,1kWAve>20dB<0.2dB<1.2WX-77D絶縁油充填
499.8±2MHz50kWpeak,2ms,10Hz>20dB<0.4dB<1.2WX-77D絶縁油充填
600±3MHz35kWCW>20dB<0.35dB<1.2WX-77D大気

■導波管ダミーロード

・電波吸収体として水を使用し、冷却も同時に行う構造です。

・耐久性と耐食性に優れた素材を使用。水路:ステンレス 窓:セラミック

周波数最 大 消 費 電 力VSWR導波管冷却水流量
508±5MHz300kWCW<1.2WR-1500230L/min
508±5MHz1.2MWCW<1.2WR-1500700L/min
972±2MHz3MW,700μs,50Hz,120kWAve<1.15WR-975100L/min
1250±5MHz1MWCW<1.2WR-650600L/min
1300±5MHz1MWCW<1.2WR-650600L/min

■導波管ダミーロード

・パルス高電圧に耐える弊社オリジナルの抵抗体を使用しています。

周波数最 大 消 費 電 力VSWR同軸管冷却水流量
201±1MHz2.5MWpeak,500μs,50Hz,62.5kWAve<1.1WX-203D80L/min
324±3MHz3MWpeak,650μs,50kW Ave<1.15WX-240D60L/min
500±3MHz50kWCW<1.1WX-152D50L/min
