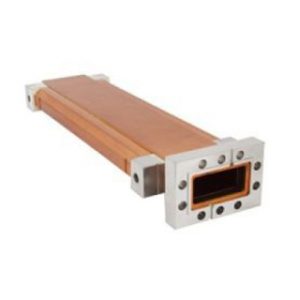

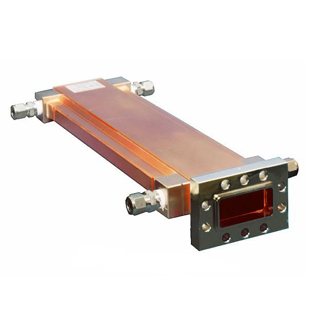

高真空ハイパワーダミーロード

導波管内に電波吸収体を配置して間接的に冷却します。
トラブルが発生しても導波管内に水が浸入しない構造で、加速器用として高い信頼性を保持します。

主な仕様

型式Short PulseLong Pulse
周波数範囲2856±10MHz
VSWR1.1max.
ピーク電力50MW12MW
パルス幅1μS4μs
繰り返し50pps50pps
平均電力3kW3kW
寸法(mm)L475×W245×H44L475×W224×H44
真空リーク量3×10 Pa・㎥/sec max.

本使用はSバンドの例です。他の周波数においてもご要求に応じて製作いたします。
