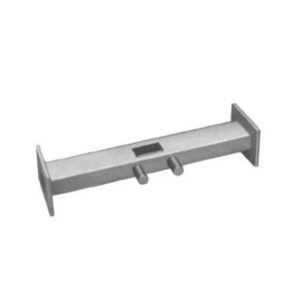

小電力可変アッテネータ

本器は導波管内に取り付けた抵抗体を移動することにより、抵抗体に通過電力の一部を吸収させ、通過するマイクロ波電力に減衰を与えるものです。
種類としては方形導波管内の電界に平行に置かれた抵抗体を移動させて減衰を与えるベイン形と、方形導波管の長辺の中央に管軸に沿った細隙を設けこの中に抵抗板を入れるフラップ形またはギロ
チン形と、H11モードの円形導波管内に抵抗体を固定し、管軸を中心として回転させて減衰を与える回転形可変抵抗減衰器があります。
また、大電力用可変減衰器は、ハイブリッド結合器とデュアルタイプの短絡器を動かすことにより、出力端への電力の可変を行います。

主な仕様

■回転形(減衰量直読形)

形式周波数範囲
(GHz)
挿入損失
(dB)
VSWR許容電力
(W)
使用導波管測定周波数
(GHz)
導波管長
(mm)
WAT-0443.3~4.90.31.210WRJ-43.34.14.9950
WAT-0543.95~5.850.31.1510WRJ-53.954.95.85900
WAT-0644.9~7.050.31.155WRJ-64.96.07.05700
WAT-0745.8~8.20.31.155WRJ-75.87.08.2700
WAT-0947.05~10.00.51.154WRJ-97.058.510.0500
WAT-1048.2~12.40.51.153WRJ-108.210.312.4450
WAT-12410.0~15.00.51.152WRJ-12010.012.515.0350
WAT-15412.4~18.00.51.152WRJ-14012.415.018.0350
WAT-18415.0~22.01.01.21WRJ-18015.018.022.0225
WAT-24418.0~26.51.01.21WRJ-22018.022.026.0220
WAT-26422.0~32.01.01.21WRJ-26022.028.033.0200
WAT-34426.5~40.01.01.21WRJ-32028.033.036.5200
WAT-50440~601.51.20.5WRJ-50050120
WAT-60450~751.51.20.5WRJ-62065120
WAT-75460~902.01.30.5WRJ-74070110
WAT-95475~1002.01.30.5WRJ-90090100
WAT-110490~140WRJ-1200100

共通規格・最大減衰量: 50dB、目盛の細かさ: 0.1~1dB、誤差: ±2%又は ±0.2dBのいずれ
     か大きい方
    ・減衰量校正曲線一部添付

■精密級

形式周波数範囲
(GHz)
挿入損失
(dB)
VSWR許容電力
(W)
使用導波管測定周波数
(GHz)
導波管長
(mm)
WAT-0211.9~2.350.21.13WRJ-21.92.12.35600
WAT-021H2.35~2.61.13WRJ-22.352.452.6600
WAT-0312.7~3.41.052WRJ-32.73.03.4500
WAT-0413.6~4.31.052WRJ-43.64.04.3350
WAT-0515.0~5.61.052WRJ-55.05.35.6300
WAT-0615.8~6.50.21.052WRJ-65.86.156.5250
WAT-0716.4~7.22WRJ-76.46.87.2250
WAT-071H7.2~7.82WRJ-77.27.57.8250
WAT-0918.8~9.61WRJ-98.89.29.6175
WAT-1018.8~9.61WRJ-108.89.29.6150
WAT-101H10.5~11.70.31.051WRJ-1010.511.111.7150
WAT-12112.0~13.50.5WRJ-12012.012.713.5150
WAT-15112.4~15.00.5WRJ-14012.413.715.0125

共通規格・最大減衰量: 30dB以上
    ・減衰量校正曲線一部添付
