導波管コンポーネント

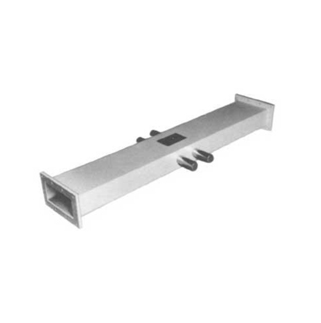

小電力アッテネータ

固定減衰器は主に発振器と負荷との緩衝用として、またレベル調節、減衰量測定における減衰量の標準などに使用されます。減衰量は3dB(A形)、6dB(B形)、10dB(C形)、20dB(D形)の四種にそれぞれ分けています。

主な仕様

形式周波数範囲(GHz)VSWR許容電力(W)偏差(dB)使用導波管測定周波数(GHz)導波管長(mm)備考
A,BC,D
WFA-031(A~D)2.7~3.41.052±0.3±0.5WRJ-32.7 3.0 3.4500小電力形
WFA-041(A~D)3.6~4.3WRJ-43.6 4.0 4.3350
WFA-051(A~D)5.0~5.6WRJ-55.0 5.3 5.6300
WFA-061(A~D)5.8~6.5WRJ-65.8 6.15 6.5250
WFA-071(A~D)6.4~7.2WRJ-76.4 6.8 7.2250
WFA-091(A~D)8.8~9.61.052±0.3±0.5WRJ-98.8 9.2 9.6175小電力形
WFA-101(A~D)8.8~9.61.052WRJ-108.8 9.2 9.6150
WFA-101H(A~D)10.5~11.71.052WRJ-1010.5 11.1 11.7150
WFA-121(A~D)12.0~13.51.051WRJ-12012.0 12.7 13.5150
※WFA-151(A~D)12.4~18.01.151WRJ-14015125
※WFA-181(A~D)15.0~22.01.150.5±0.3±0.5WRJ-18018100小電力形
※WFA-241(A~D)18.0~26.5WRJ-22022100
※WFA-261(A~D)22.0~33.0WRJ-26028100
※WFA-341(A~D)26.5~40.0WRJ-32033100
※WFA-501(A~D)40~60WRJ-5005090
※WFA-601(A~D)50~751.20.5±0.3±0.5WRJ-6206580小電力形
※WFA-751(A~D)60~901.2WRJ-7407060
※WFA-951(A~D)75~1101.2WRJ-9009060
※WFA-1101 (A~D)100~1401.25WRJ-120010060
WFA-032(A~D)2.7~3.41.15±0.5±1WRJ-32.7 3.0 3.4

500中電力形
WFA-042(A~D)3.6~4.3WRJ-43.6 4.0 4.3350
WFA-052(A~D)5.0~5.6WRJ-55.0 5.3 5.6300
WFA-062(A~D)5.8~6.5WRJ-65.8 6.15 6.5250
WFA-072(A~D)6.4~7.2WRJ-76.4 6.8 7.2250
WFA-092(A~D)8.8~9.61.14±0.5±1WRJ-98.8 9.2 9.6175中電力形
WFA-102(A~D)8.8~9.9WRJ-10150

※偏差は測定周波数での値です。記載の測定周波数または指定周波数1点で測定します。
共通規格 ・減衰量校正表一部添付
