導波管コンポーネント
主な仕様

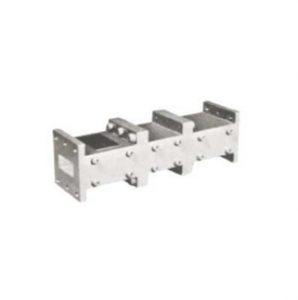

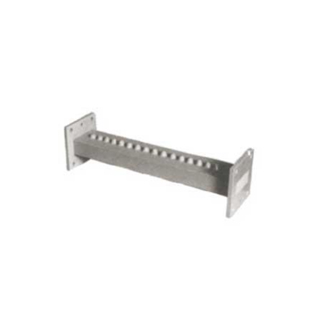

■帯域通過ろ波器
| 形式 | 通過帯域 | 減衰帯域 | 使用導波管 | 導波管長 (mm) |
|||
| 通過周波数 （GHz） | 挿入損失 （dB） | VSWR | 減衰周波数（GHz） | 減衰量 （dB） |
|||
| WFB-091 | 8.2～8.6 | 0.5 | 1.5 | 7.8以下、9～95 | 30 | WRJ-9 | 180 |
| WFB-1211 | 11.7～12.2 | 10 以下、14～14.5 | 50 | WRJ-120 | 120 | ||
| WFB-1212 | 11.69～11.735 | 11 以下、11.94 | 30 | WRJ-120 | 62 | ||
| WFB-1411 | 14.24～14.44 | 14 以下、15 | 30 | WRJ-140 | 82 | ||

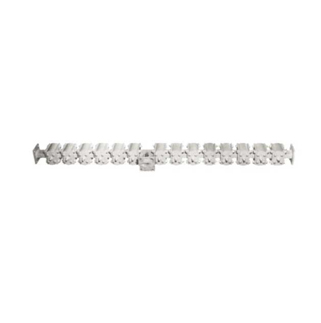

■分波器
| 形式 | 通過周波数 （GHz） | 挿入損失 （dB） | アイソレーション （dB） | 許容電力 (W) | VSWR | 使用導波管 |
|---|---|---|---|---|---|---|
| WFBC-1211 | CH.1 14.0～14.5 | 0.5 | 50 | 300 | 1.5 | WRJ-120 |
| CH.2 11.7～12.2 | ||||||
| WFBC-1212 | CH.1 11.95～12.0 | 2.0 | 50 | 300 | 1.5 | WRJ-120 |
| CH.2 12.05～12.13 |
