導波管コンポーネント

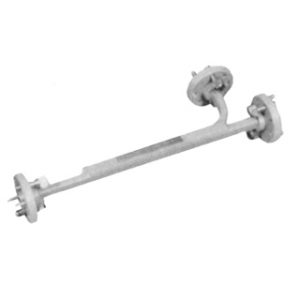

導波管ハイブリッド結合器
本器は４開口形回路素子で、A端子より入ったマイクロ波はB、Cの端子に2等分されているが、Dの端子には出ないように設計されたもので、ディプレクサ、移相器、バランスミキサ、パワーデバイダなどに多く利用されています。また、これらに使用される各種アダプタも製作しています。
導波管ハイブリッド結合器 （大電力用）
本器は特に大電力用に設計されたハイブリッド結合器であり、必要に応じ大電力伝送時の発熱に帯する冷却機構、耐電力構造を有したものがあります。
主な仕様
■導波管ハイブリッド結合器
| 形式 | 周波数範囲 （GHz） | 結合度 （dB） | VSWR | 使用導波管 | 導波管長（mm） |
|---|---|---|---|---|---|
| WHB-021 | 2.35～2.55 | 3.0±0.2 | 1.1 | WRJ-2 | 225 |
| WHB-031 | 2.9～3.2 | WRJ-3 | 170 | ||
| WHB-061 | 5.9～6.5 | WRJ-3 | 80 | ||
| WHB-071 | 5.9～6.5 | WRJ-7 | 85 | ||
| WHB-101L | 9.0～9.8 | WRJ-10 | 40 | ||
| WHB-101H | 10.7～11.5 | WRJ-10 | 40 | ||
| WHB-121 | 14.0～14.5 | WRJ-120 | 50 | ||
| WHB-261 | 27.5～31.0 | WRJ-260 | 28 |
共通規格 ・アイソレーション：25dB
・アダプタについてはご相談下さい。
■導波管ハイブリッド結合器 （大電力用）
| 形式 | 周波数範囲 （GHz） | 挿入損失 （dB） | VSWR | 許容電力 （MW） | 使用導波管 | 導波管長 （mm）（L1×L2） |
|---|---|---|---|---|---|---|
| WHB-R61 | 0.47～0.53 | 0.1 | 1.15 | 0.5 | WR-1500 | 1650×500 |
| WHB-1R71 ※1 | 1.95～2.05 | 0.15 | 1.15 | 1.4 ※3 | WR-510 | 700×537 |
| WHB-031MP ※2 | 2.856±0.01 | 0.2 | 1.1 | 10 ※4 | WRJ-3 | 300×300 |
※1：SF6置換、水冷 ※2：加圧0.3MPa、水冷 ※3：10秒間 ※4：10MW(Peak)/2kW(Ave.)
共通規格 ・アイソレーション：25dB
・大電力用はアダプタが付属しています。
