開発事例

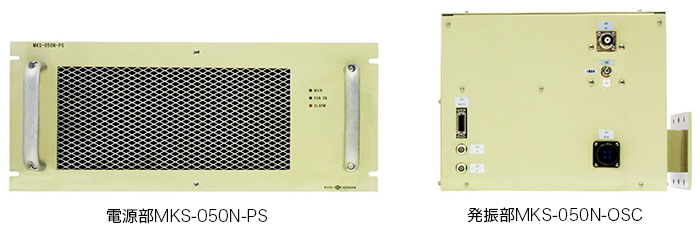

加熱用6kWマイクロ波発振装置
特長
- ●コンパクト設計により、小型・軽量化を実現しました。
- ●シンプル設計により、低価格を実現しました。
- ●オプションにてタッチパネル操作も可能です。
主な仕様
| 形 式 | MKS-050N | |
|---|---|---|
| 発振周波数 | 2455±15MHz | |
| 出力可変範囲 | 1kW～5.8kW連続可変 | |
| 出力フランジ | BRJ-2 相当 | |
| 出力安定度 | 180V～220Vの入力変動に対し±1％以内（5.8kW時） | |
| 出力制御方式 | Pf/IAフィードバック | |
| 電源入力 | 三相AC200V±10％ 50Hz/60Hz | |
| 11kVA | ||
| 冷却方式 | 電源部 | 強制空冷 |
| 発振部 | 水冷冷却水流量5リットル/min以上 | |
| 外形寸法 W×D×H(mm) |
電源部 | W480×D550×H199 ※突起物含まず |
| 発振部 | W200×D300×H240 ※突起物含まず | |
| 質 量 | 電源部 | 30kg |
| 発振部 | 12kg | |
詳細は営業部までお問い合せ下さい
