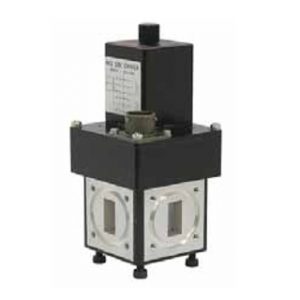

大電力用真空導波管切替器

特徴

  • 世界初の真空導波管切替器を開発
  • 真空状態のまま切替可能
  • 極めて低い真空漏洩と高い信頼性
  • ポート間のアイソレーションは70dB以上

使用例

主な仕様

周波数2856MHz
許容電力ピークパワー80MW
パルス幅4μ秒
繰返60pps
VSWR1.05 max.
挿入損失挿入損失0.05dB以下
フランジSLAC型長方形フランジ
真空漏洩真空漏洩1.3x10-10 Pa・m3 /秒以下
切替方式電動(リバーシブルモータ)
冷却空気
切替時間5秒以下
