マイクロ波電源については、安価なマグネトロン発振タイプ（～10kW）や消耗品であるマグネトロンを使用しないソリッドステートタイプ（～3kW）などニーズに合わせた幅広いラインナップを持っております。整合器についても自動、手動と用途に応じて選択いただけます。又、ハザードモニタ及びインピーダンスモニタ等もあらゆる製品を取り扱っております。
マイクロ波電源については、安価なマグネトロン発振タイプ（～10kW）や消耗品であるマグネトロンを使用しないソリッドステートタイプ（～3kW）などニーズに合わせた幅広いラインナップを持っております。整合器についても自動、手動と用途に応じて選択いただけます。又、ハザードモニタ及びインピーダンスモニタ等もあらゆる製品を取り扱っております。
クライストロンやIOT等の電子管に印可する高電圧電源と、低電力部の高周波制御、出力高周波を監視しインターロックをかけるなど、大電力高周波源を運用するために必要な機器になります。
クライストロンやIOT等の電子管に印可する高電圧電源と、低電力部の高周波制御、出力高周波を監視しインターロックをかけるなど、大電力高周波源を運用するために必要な機器になります。
出力と位相の変動が極めて小さい高性能なものから、コストパフォーマンスに優れたものまで、加速空洞を駆動するための半導体高周波増幅器を設計・製作いたします。
出力と位相の変動が極めて小さい高性能なものから、コストパフォーマンスに優れたものまで、加速空洞を駆動するための半導体高周波増幅器を設計・製作いたします。
低損失なラジアル型となります。RF電力の分配、合成器として利用でき、接線を導波管にすることで高い周波数帯域での大電力合成が可能です。 ご使用の周波数帯域で必要な分配合成数にカスタム対応いたします。
大電力高周波源用の導波管素子になります。
方形導波管系を2系統に切り替える為の切替器です。また小型のため装置内実装に適してます。2回路切り替え方式で、90度の回転によってA-BとC-D又はB-C、D-Aと接続が変化します。手動切替タイプ及び電動切替タイプがあり用途に応じてお選びいただけます。
副線路が同軸出力のＣＭ結合型や副線路が導波管の直交型や多孔型が御座います。又、トランスジューサを組み合わせて同軸出力にすることも可能です。
減衰量固定のタイプと可変タイプが御座います。VSWRについても1.05以下の精密タイプも御座います。

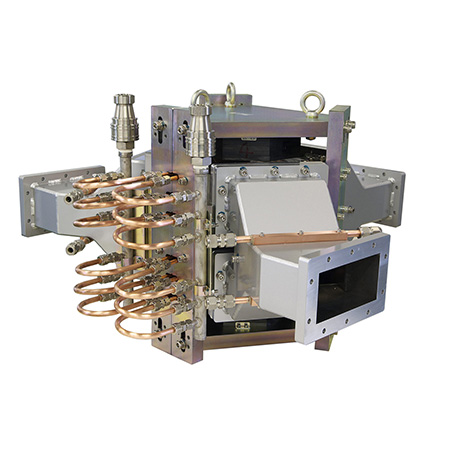

入射波と反射波を分離させるサーキュレータと主に発振器の保護として使用されるアイソレータが御座います。
リニアックの高周波源大電力パルスクライストロンの周波数と電力に対応
大電力高周波源用の導波管素子になります。
導波管伝送路で使用する直導波管、同軸導波管変換器・・・様々な製品を取り扱っております。又、自社で開発した高温に耐えられるニコライト吸収体も御座います。
大電力高周波源用の同軸素子になります。
VHF帯～UHF帯、N型～203Dまで、小電力から大電力、接点タイプ、無接点タイプ、高速タイプ、自動、手動など様々なタイプが御座います。又、脱着が容易なタイプやマトリックス切替器なども取りそろえています。
主線路が同軸管タイプやコネクタタイプ、副線路についても、Ｎ形、SMA形、BNC形など様々なタイプがあります。用途に合わせて方向性や結合度など選択することも可能です。又、ハイブリット結合器も御座います。
Ｎ形、SMA形、BNC形の短納期対応品や耐雷強化タイプ、中電力タイプ、減衰量についても3dB、6dB、10dB、20dB以外のカスタム品も対応いたします。
UHF帯のバンドパスフィルタやローパスフィルタ、ハイパスフィルタノッチフィルタ等仕様合わせたフィルタを製作いたします。
小電力から大電力様々な製作実績があり、ご要求に合わせたサーキュレータ及びアイソレータを製作いたします。
フィードスルーは真空窓の一種で、高真空を必要とする加速管やキャビティー等に対してマイクロ波電力の入力やパワーモニター用の出力のための高真空同軸気密端子として使用されます。N型から120D用までのフィードスルーを取り揃えております。またご要望に応じてカスタム仕様のフィードスルーも設計製作いたします。
大電力高周波源用の同軸素子になります。
FM～UHF帯までのアンテナ監視装置を各種取り扱っております。主にアンテナのVSWRやDCRの監視、デハイドレータの動作監視を行います。常時監視タイプから点検時に使用するチェッカータイプが御座います。その他障害点を検出できるタイプなども取り扱っております。
FM～UHF帯までのアンテナ監視装置を各種取り扱っております。主にアンテナのVSWRやDCRの監視、デハイドレータの動作監視を行います。常時監視タイプから点検時に使用するチェッカータイプが御座います。その他障害点を検出できるタイプなども取り扱っております。
ダイヤモンド成膜装置やレーザアブソーバやレーザセンサを取り扱っております。カスタムオーダーやＯＥＭ等も対応しております。
ダイヤモンド成膜装置やレーザアブソーバやレーザセンサを取り扱っております。カスタムオーダーやＯＥＭ等も対応しております。
高エネルギー加速器研究機構と日本原子力研究所が建設中の大強度陽子加速器「J-PARC」用として、クライストロン出力伝送用の超大型立体回路を19基納入致しました。
リニアック加速器では、Sバンド～Xバンドのマイクロ波帯で数十メガワットクラス以上のパルスマイクロ波が必要とされ、導波管管内を超高真空とすることによりマイクロ波を伝搬します。 これらの特殊な導波管を開発し製品化しています。
地上波デジタル放送及びFM放送に対応した機能を持つ空中線監視装置です。 TV及びFM送信機用の給電線や空中線系に取り付けた結合器から入力したVSWR測定用の進行波･反射波検出信号、DCR(直流抵抗)測定用の信号及びデハイドレータ動作信号を送信機の動作中に常時監視して測定値の表示を行うと共に、その値が警報設定値を超えると外部へ警報信号を出力します。
導波管コンポーネント
大電力高周波源（クライストロン等）を保護
