高周波増幅器

加速器向けパルス高周波増幅器

カタログダウンロード

加速空洞を駆動するための半導体高周波増幅器を設計・製作します。出力と位相の変動が極めて小さく高性能なものからコストパフォーマンスに優れたものまで対応いたします。

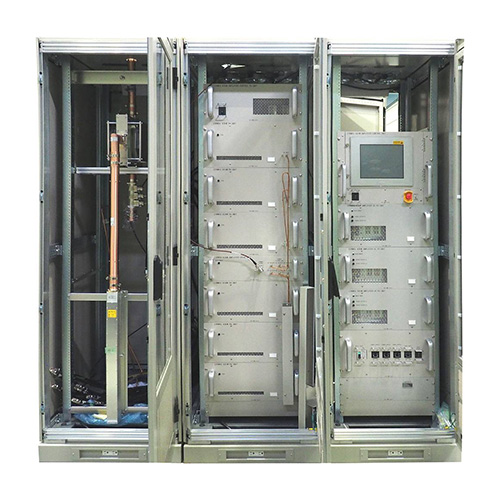

リニアック入射部の高周波加速空胴を駆動する
パルス高周波増幅器製作事例

特徴

  • 低ノイズ化された回路により高周波出力の電力変動と位相変動を低減
  • 終段部は半同軸空洞型の電力合成器とすることにより低損失、省スペース化

主な仕様

ラインナップVHS 帯～U HF 帯まで対応

周波数ピーク電力パルス幅繰り返し電力変動位相変動冷却
100MHz30kW0.5～1.2ms4.2pps－－空冷
238MHz3.5kW×4100μs60 / 120pps－－水冷
238MHz42kW100μs30pps±0.1％0.1deg水冷
476MHz2kW50μs10～120pps－－水冷
476MHz14kW50μs1～30pps±0.1％0.1deg水冷
476MHz90kW50μs60pps±0.1％0.1deg水冷
499.8MHz50kW2～4ms10pps－－水冷
714MHz15kW25μs10pps±1％±1deg空冷
972MHz70W50～700μs50pps±1％±1.5degベルチェ
