導波管コンポーネント

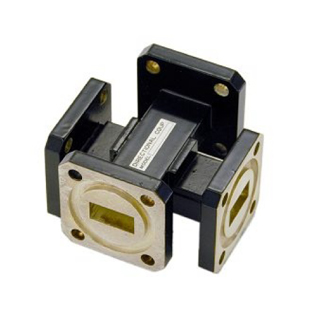

主な仕様
| 形式 | 周波数範囲 （GHz） | 結合度 （dB） | 方向性 （dB） | VSWR | 使用導波管 | 導波管長（mm） （LxL） |
|---|---|---|---|---|---|---|
| WDK-021A | 1.7～2.1 | 20 | 25 | 1.07 | WRJ-2 | 250x250 |
| WDK-021B | 30 | 1.05 | ||||
| WDK-021C | 40 | 1.05 | ||||
| ※1 WDK-021HA | 2.3～2.6 | 20 | 25 | 1.07 | WRJ-2 | 250x250 |
| WDK-021HB | 30 | 1.05 | ||||
| WDK-021HC | 40 | 1.05 | ||||
| WDK-031A | 2.7～3.3 | 20 | 25 | 1.07 | WRJ-3 | 150x150 |
| WDK-031B | 30 | 1.05 | ||||
| WDK-031C | 40 | 1.05 | ||||
| WDK-041A | 2.7～3.3 | 20 | 25 | 1.07 | WRJ-4 | 150x150 |
| WDK-041B | 30 | 1.05 | ||||
| WDK-041C | 40 | 1.05 | ||||
| ※2 WDK-051A | 5.0～5.85 | 20 | 25 | 1.07 | WRJ-5 | 150x150 |
| WDK-051B | 30 | 1.05 | ||||
| WDK-051C | 40 | 1.05 | ||||
| WDK-061A | 5.8～6.5 | 20 | 25 | 1.07 | WRJ-6 | 100x100 |
| WDK-061B | 30 | 1.05 | ||||
| WDK-061C | 40 | 1.05 | ||||
| WDK-071A | 6.4～7.2 | 20 | 25 | 1.07 | WRJ-7 | 100x100 |
| WDK-071B | 30 | 1.05 | ||||
| WDK-071C | 40 | 1.05 | ||||
| WDK-101A | 8.8～10.0 | 20 | 25 | 1.07 | WRJ-10 | 75x75 |
| WDK-101B | 30 | 1.05 | ||||
| WDK-101C | 40 | 1.05 | ||||
| WDK-101HA | 10.0～12.0 | 20 | 20 | 1.1 | WRJ-10 | 75x75 |
| WDK-101HB | 30 | 25 | 1.05 | |||
| WDK-101HC | 40 | 25 | 1.05 | |||
| WDK-121A | 11.3～13.5 | 20 | 25 | 1.1 | WRJ-120 | 75x75 |
| WDK-121B | 30 | 25 | 1.07 | |||
| WDK-121C | 40 | 25 | 1.07 | |||
| WDK-151A | 12.4～15.0 | 20 | 25 | 1.1 | WRJ-140 | 75x75 |
| WDK-151B | 30 | 1.07 | ||||
| WDK-151C | 40 | 1.07 | ||||
| WDK-151HA | 14～17 | 20 | 20 | 1.1 | WRJ-140 | 75x75 |
| WDK-151HB | 30 | |||||
| WDK-151HC | 40 | |||||
| WDK-181HA | 17.5～21 | 20 | 20 | 1.1 | WRJ-180 | 50x50 |
| WDK-181HB | 30 | |||||
| WDK-181HC | 40 | |||||
| WDK-241A | 22～26 | 20 | 20 | 1.1 | WRJ-220 | 50x50 |
| WDK-241B | 30 | |||||
| WDK-241C | 40 | |||||
| WDK-261A | 27～31 | 20 | 20 | 1.1 | WRJ-260 | 50x50 |
| WDK-261B | 30 | |||||
| WDK-261C | 40 | |||||
| WDK-341A | 33～37 | 20 | 20 | 1.1 | WRJ-320 | 50x50 |
| WDK-341B | 30 | |||||
| WDK-341C | 40 |
※1 2.5～2.6GHzの方向性は20dB以上です。
※2 5.7～5.85GHzの方向性は20ｄB以上です。
共通規格： 結合度偏差は±2dBです。
