導波管コンポーネント

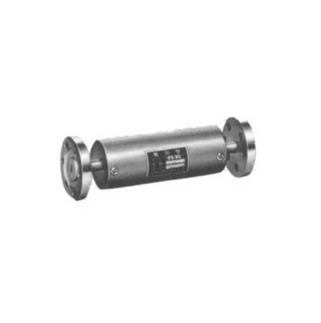

本器はフェライトの磁気的性質を利用しており、マイクロ波回路で進行波に対しては低損失で伝送させますが、反射波に対しては十分に減衰を与えて、その悪影響を取リ除く目的に使用されます。同じ目的に減衰器を使う場合もありますが、この場合には10dB以上の減衰を必要とし、反射波のみならず進行波にも大きな損失を与えます。本器は構造上、電界偏位形、およびファラデ回転形の二種に大別することができます。一般に電界偏位形はセンチ波帯の小電力用に、またファラデ回転形はミリ波帯に用いられます。
主な仕様
| 形式 | 周波数範囲（GHz） | VSWR | 順方向損失（dB） | 逆方向損失（dB） | 適合導波管 | 使用フランジ | 導波管長（mm） |
|---|---|---|---|---|---|---|---|
| WUG-041L | 3.3～3.7 | 1.2 | 1.0 | 20 | WRJ-4 | BRJ-4 | 140 |
| WUG-041P | 3.6～4.2 | 1.1 | 1.0 | 25 | WRJ-4 | BRJ-4 | 200 |
| WUG-051P | 4.5～5.1 | 1.2 | 1.0 | 20 | WRJ-5 | BRJ-5 | 150 |
| WUG-O6H1P | 5.8～6.5 | 1.2 | 1.0 | 20 | ※ WRJ-6 | BRJ-6 | 150 |
| WUG-071L | 5.8～6.5 | 1.1 | 0.7 | 20 | WRJ-7 | BRJ-7 | 150 |
| WUG-071P | 6.4～7.2 | 1.15 | 1.0 | 20 | WRJ-7 | BRJ-7 | 150 |
| WUG-071Q | 6.7～7.1 | 1.1 | 0.7 | 20 | WRJ-7 | BRJ-7T | 100 |
| WUG-101P | 8.8～9.6 | 1.15 | 1.0 | 20 | WRJ-10 | BRJ-10T | 60 |
| WUG-10H1H | 10.5～11.7 | 1.1 | 1.0 | 25 | ※ WRJ-10 | BRJ-10 | 100 |
| WUG-121P | 11.5～12.5 | 1.2 | 1.0 | 25 | WRJ-120 | BRJ-120 | 75 |
| WUG-151L | 12.4～13.0 | 1.2 | 1.0 | 25 | WRJ-140 | BRJ-140 | 75 |
| WUG-15H1Q | 14.0～15.0 | 1.0 | 25 | ※ WRJ-140 | BRJ-140 | 75 | |
| WUG-185P | 17.0～18.5 | 1.0 | 20 | WRJ-180 | FUBR-180T | 170 | |
| WUG-245H | 23～25 | 1.5 | 20 | WRJ-220 | BRJ-24T | 125 | |
| WUG-265H | 27.5～31 | 1.5 | 20 | WRJ-260 | FUBR-260T | 135 | |
| WUG-345Q | 32～34 | 1.2 | 1.5 | 30 | WRJ-320 | BRJ-34T | 105 |
| WUG-345P | 32～36 | 1.5 | 20 | WRJ-320 | BRJ-34T | 105 | |
| WUG-505P | 47～50 | 1.5 | 20 | WRJ-500 | BRJ-50 | 120 |
共通規格 ・測定周波数：両端および中心付近の３周波。
・使用フランジの末尾のＴはタップになっていることを表します。
・※記入の導波管より一段小形の導波管を使用していますが、
正規の導波管に接続したとき規格を満足するよう調整されています。
・上記規格以外のものも製作いたします。
