3スタブチューナ

方形導波管内の電界に平行に金属丸棒スタブを入れると、共振長以下の長さの場合には容量性、それ以上のときは誘導性のサセプタンスとして作用します。
本器はこの可変長スタブ三個を方形導波管長辺の中央に配置したもので、使用周波数帯域内で負荷インピーダンスの整合が可能です。したがって各種回路の入力インピーダンス整合器として使用されます。

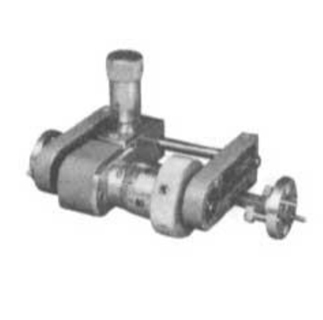

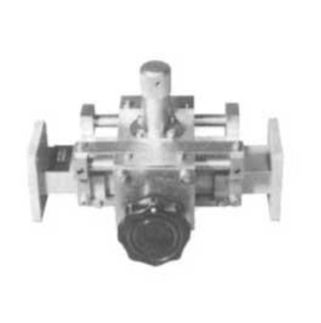

スタブ移動式チューナ

本器は方形導波管の長辺の中央に管軸に平行に細長い溝を切リ、その中に金属棒を入れて位置と挿入長を変化させ、位相および反射の大きさを変える目的に使用されるものです。主として負荷インピーダンスの整合、ハイブリッド回路のバランス調整などに使用されます。

主な仕様

■3スタブチューナ

形式周波数範囲(GHz)目盛の細かさ(mm)使用導波管測定周波数(GHz)導波管長(mm)
WMS-021H2.3~2.60.1WRJ-22.45200
WMS-0312.6~3.40.02WRJ-33.0150
WMS-0413.6~4.30.02WRJ-44.0100
WMS-0515.1~5.850.02WRJ-55.5100
WMS-0615.8~6.50.02WRJ-66.15100
WMS-0716.4~7.20.02WRJ-76.8100
WMS-0918.8~9.60.02WRJ-99.250
WMS-1018.8~9.60.01WRJ-109.250
WMS-101H10.5~11.70.01WRJ-1011.150
WMS-12111.5~13.50.01WRJ-12012.575
WMS-15112.4~15.00.01WRJ-14013.775

■スタブ移動式チューナ

形式周波数範囲
(GHz)
ストローク
(mm)
スタブ位置の
読取目盛(mm)
最大
VSWR
使用導波管測定周波数
(GHz)
導波管長
(mm)
WMZ-0211.7~2.61600.120WRJ-22.15400
WMZ-0312.6~3.95110WRJ-33.3300
WMZ-0413.3~4.985WRJ-44.1250
WMZ-0513.95~5.8570WRJ-54.9200
WMZ-0614.9~7.0550WRJ-66.0200
WMZ-0715.8~8.2500.120WRJ-77.0200
WMZ-0917.05~10.0350.1WRJ-98.5150
WMZ-1018.2~12.4350.1WRJ-1010.3150
WMZ-12110.0~15.0300.05WRJ-12012.5150
WMZ-15112.4~18.0250.05WRJ-14015125
WMZ-18115.0~22.0200.0515WRJ-18018125
WMZ-24118.0~26.5150.0115WRJ-22022110
WMZ-26122.0~33.0150.0115WRJ-26028110
WMZ-34126.5~40.0100.0110WRJ-32033100
WMZ-50140~6070.0110WRJ-50050100
WMZ-60150~7550.017WRJ-620-100
WMZ-75160~905WRJ-74090
WMZ-95175~1104WRJ-90090
