導波管コンポーネント

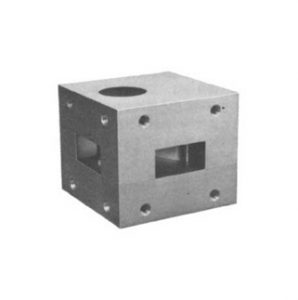

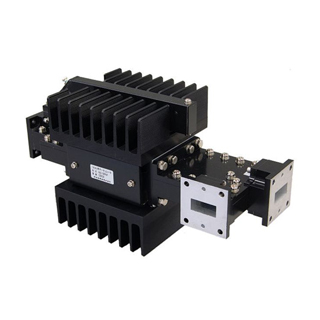

本器は3ｄＢ結合器、マジックＴ及びフェライト移相器とで構成された大電力用サーキュレータで、プラズマ加熱、加速器、衛星地上局用等に使用されています。
主な仕様
| 形式 | 周波数 （GHz） | 帯域幅 （MHz） | 順方向 損失（dB） | 逆方向 損失（dB） | 許容電力 | VSWR | 使用 導波管 | 冷却方法 | |
| ﾋﾟｰｸ | 平均 | ||||||||
| WUC-1R79 *1 | 2.0 | ±20 | 0.4 | 20 | 250kW *2 | 4kW | 1.2 | WR-510 | 水冷 |
| WUC-0293 | 2.45 | ±25 | 0.3 | 20 | － | 50kW | 1.2 | WRJ-2, -6 | 水冷 |
| WUC-058 | 5.45 | ±200 | 0.3 | 20 | 275kW | 200W | 1.2 | WRJ-5 | 強制空冷 |
| WUC-068F1A | 6.287 | ±437 | 0.3 | 20 | － | 3kW | 1.2 | WRJ-6 | 強制空冷 |
| WUC-068F2A | 6.287 | ±437 | 0.3 | 20 | － | 5kW | 1.2 | WRJ-6 | 強制空冷 |
| WUC-0791 | 8.2 | ±100 | 0.3 | 20 | － | 25kW | 1.2 | WRJ-7 | 強制空冷 |
| WUC-108PH | 9.55 | ±50 | 0.3 | 20 | 10kW | 600W | 1.2 | WRJ-10 | 自然空冷 |
| WUC-108H | 9.9 | ±30 | 0.3 | 20 | － | 2kW | 1.2 | WRJ-10 | 強制空冷 |
| WUC-148H | 14.25 | ±250 | 0.4 | 20 | － | 2kW | 1.2 | WRJ-120 | 強制空冷 |
| WUC-148M | 18.0 | ±50 | 0.4 | 20 | － | 1.5kW | 1.2 | WRJ-140 | 強制空冷 |
| WUC-268M2 | 28.35 | ±850 | 0.7 | 20 | － | 380W | 1.2 | WRJ-260 | 強制空冷 |
| WUC-3481 | 34.8 | ±250 | 1.0 | 20 | － | 1kW | 1.2 | WRJ-320 | 強制空冷 |
*1. SF6 0.2Pa加圧
*2. 250kW/10sec.
